Bau PasseVite-2 2025

Bau PasseVite-2 2025 (Seggerling)

Bau PasseVite 2025 (Seggerling)

Vorbereitung der Helling Stationen: 0000, 0500, 1000, 1500, 2000, 2500, 3250

Stationen auf Helling-Rahmen aufmontiert

Helling von hinten

Bodenplanken in Helling mit Gartenplatten (je 22,5kg)

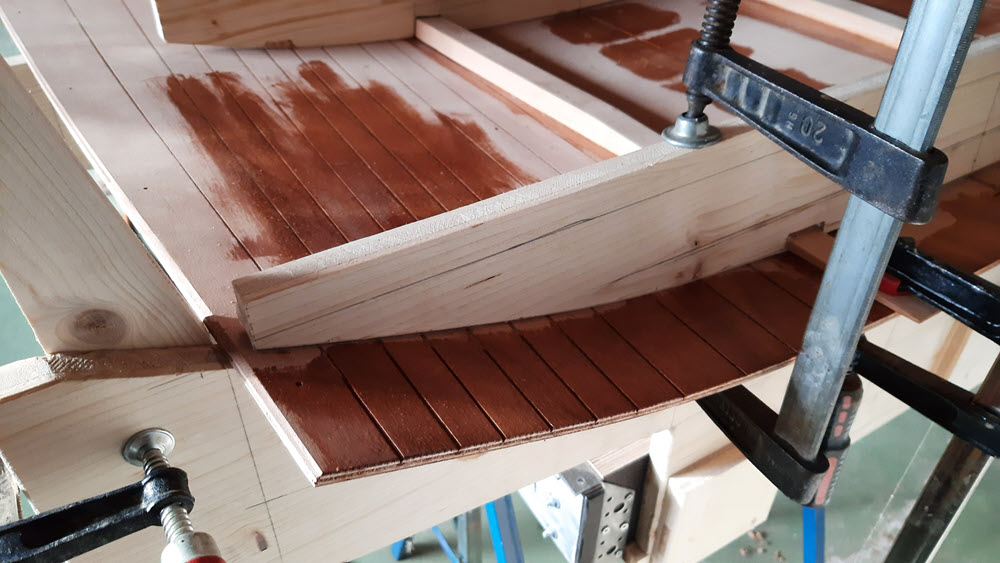

2mm Ritzungen als Biegehilfe (Mit Gravur-Fraser 60° Spitze)

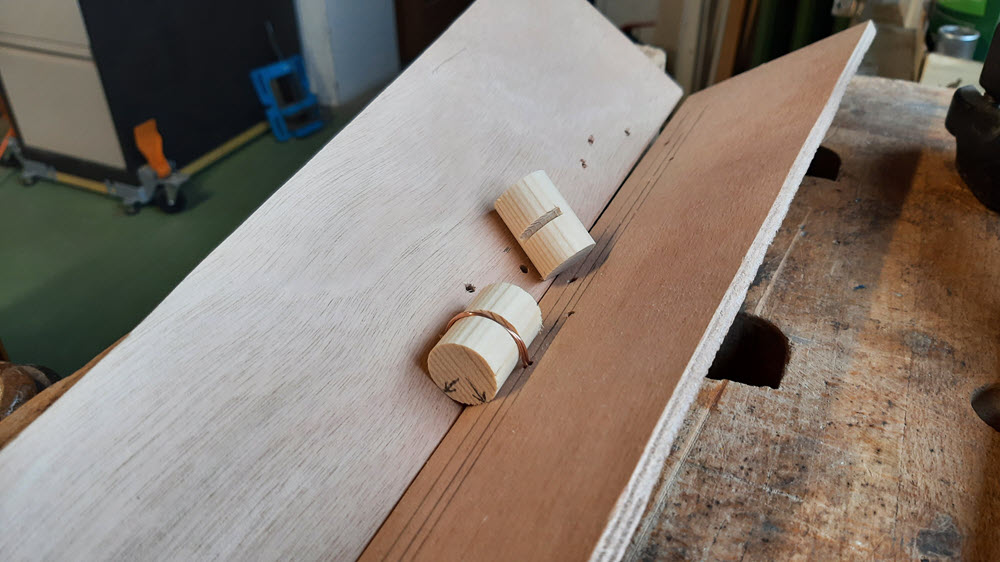

Test mit Rödelhilfe (20mm Rundholz -> Abstand Rödellöcher dann 16mm von Kante ideal)

Bodenplanke gleich mit eingeklebten Stringer pressen..

Nicht bis nach aussen pressen -> sonst Wellen an den Kimmkanten!

Rödelhilfen am Bug mit Halbrund, geht mehr oder weniger...

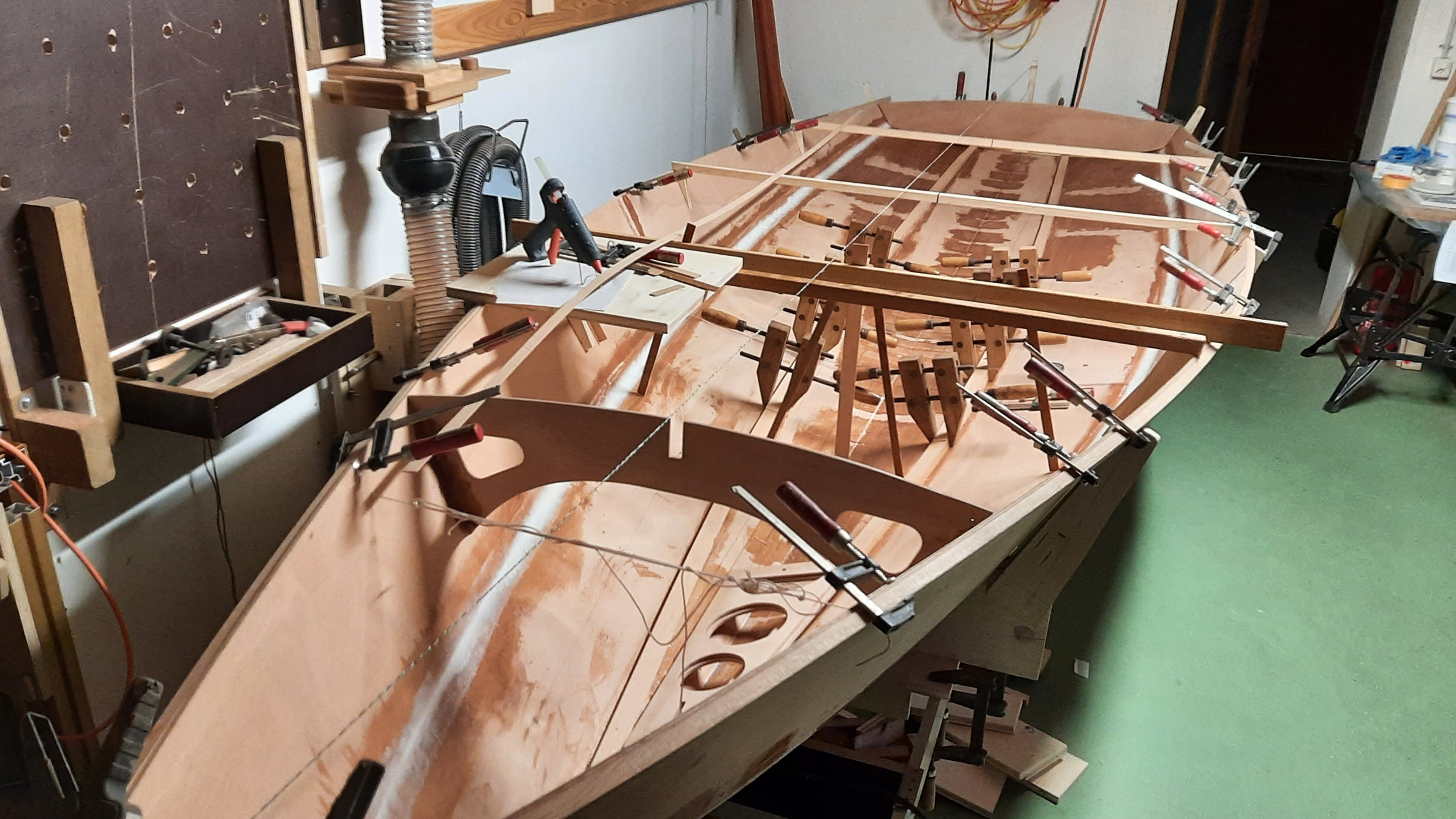

Rumpf ausgerichtet und Kimmkanten geklebt, erstes Einpassen von BV, BM und SW

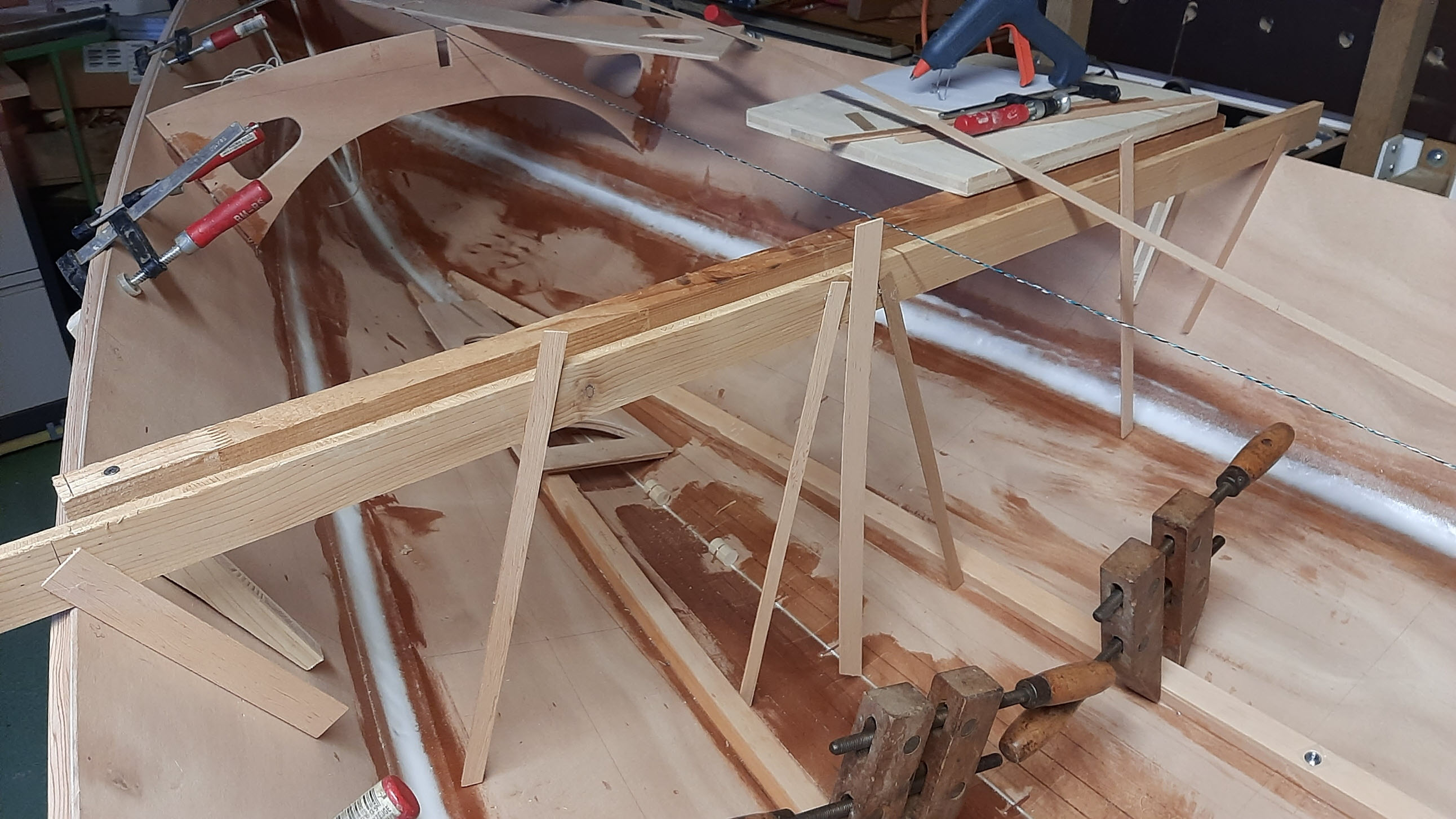

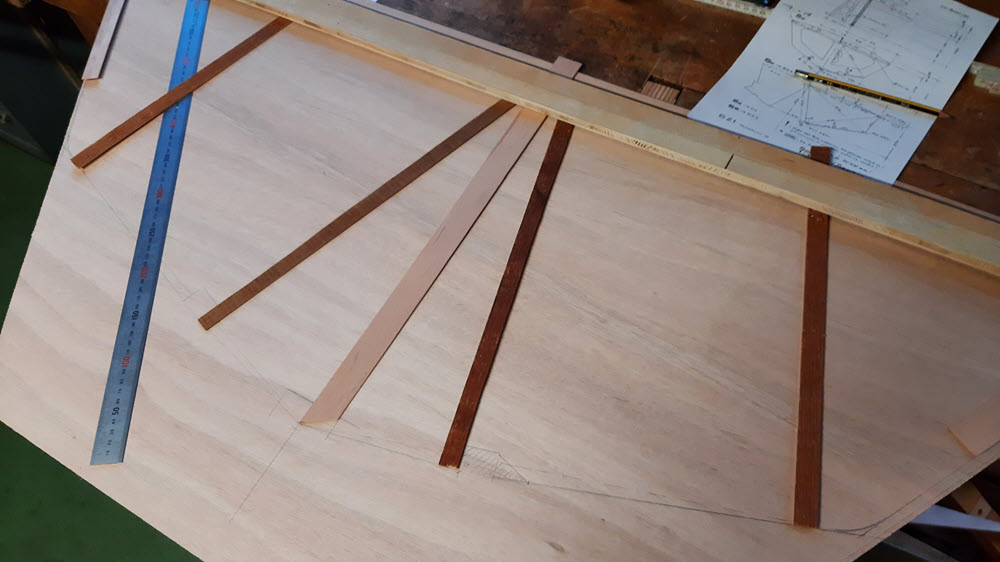

Einpassen von SW mit Schablone

Aufzeichnen von SW auf 4mm Sperrholz

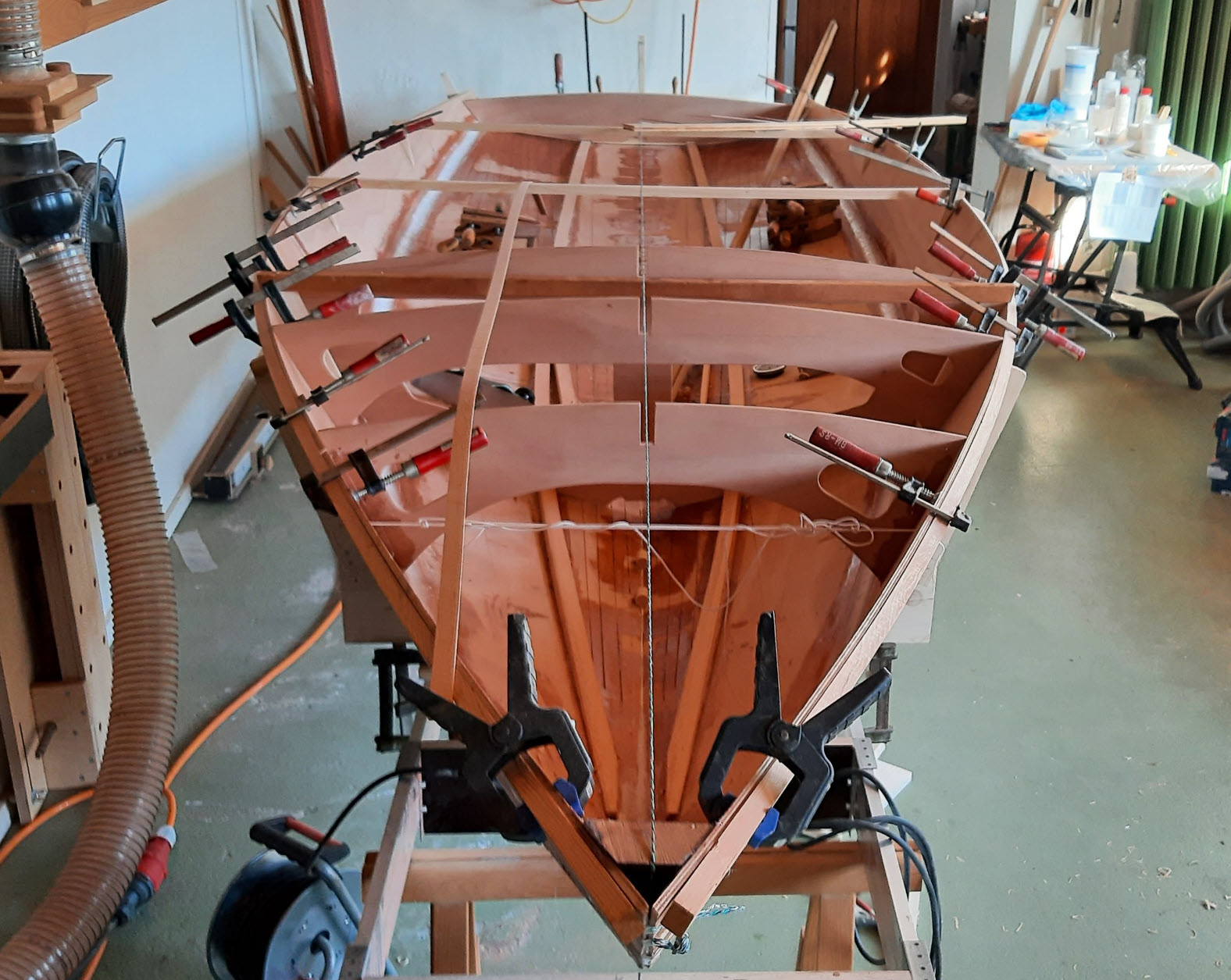

Ausrichten von BV, BM, SW

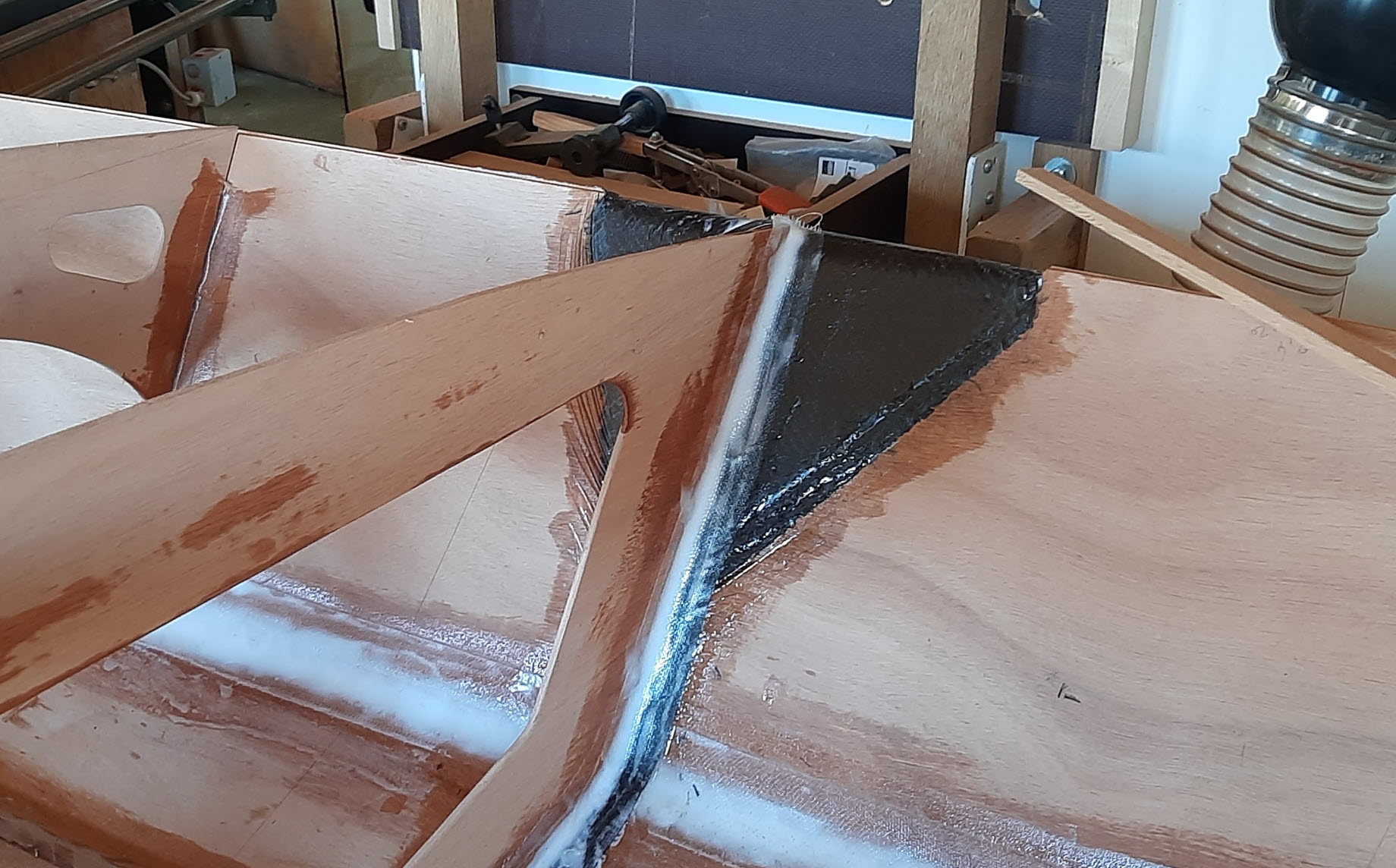

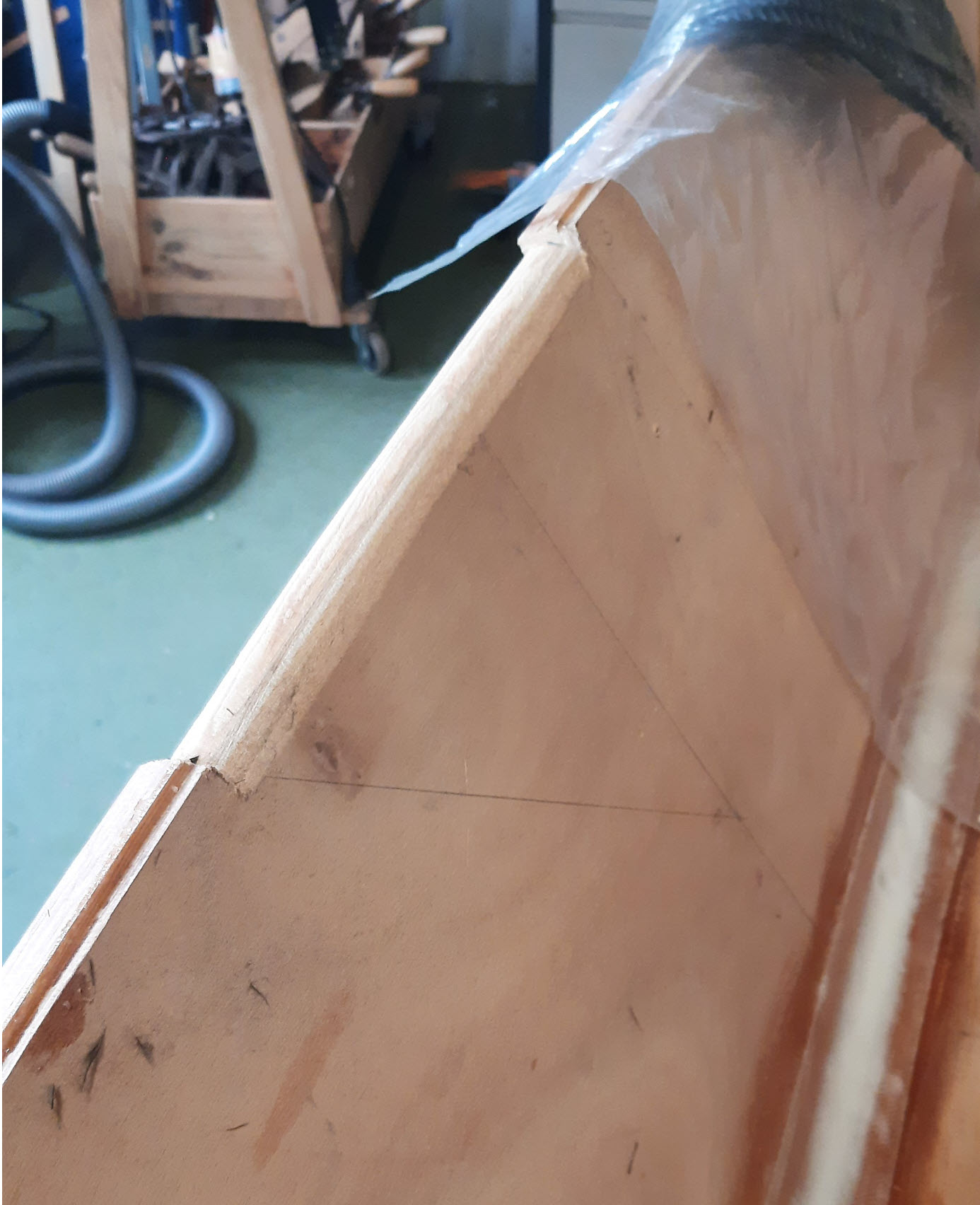

Vorbereitung für CFK Verstärkung für Wantenaufnahme (Lochpüttinge!), Decksleiste über Seitenplanke runden

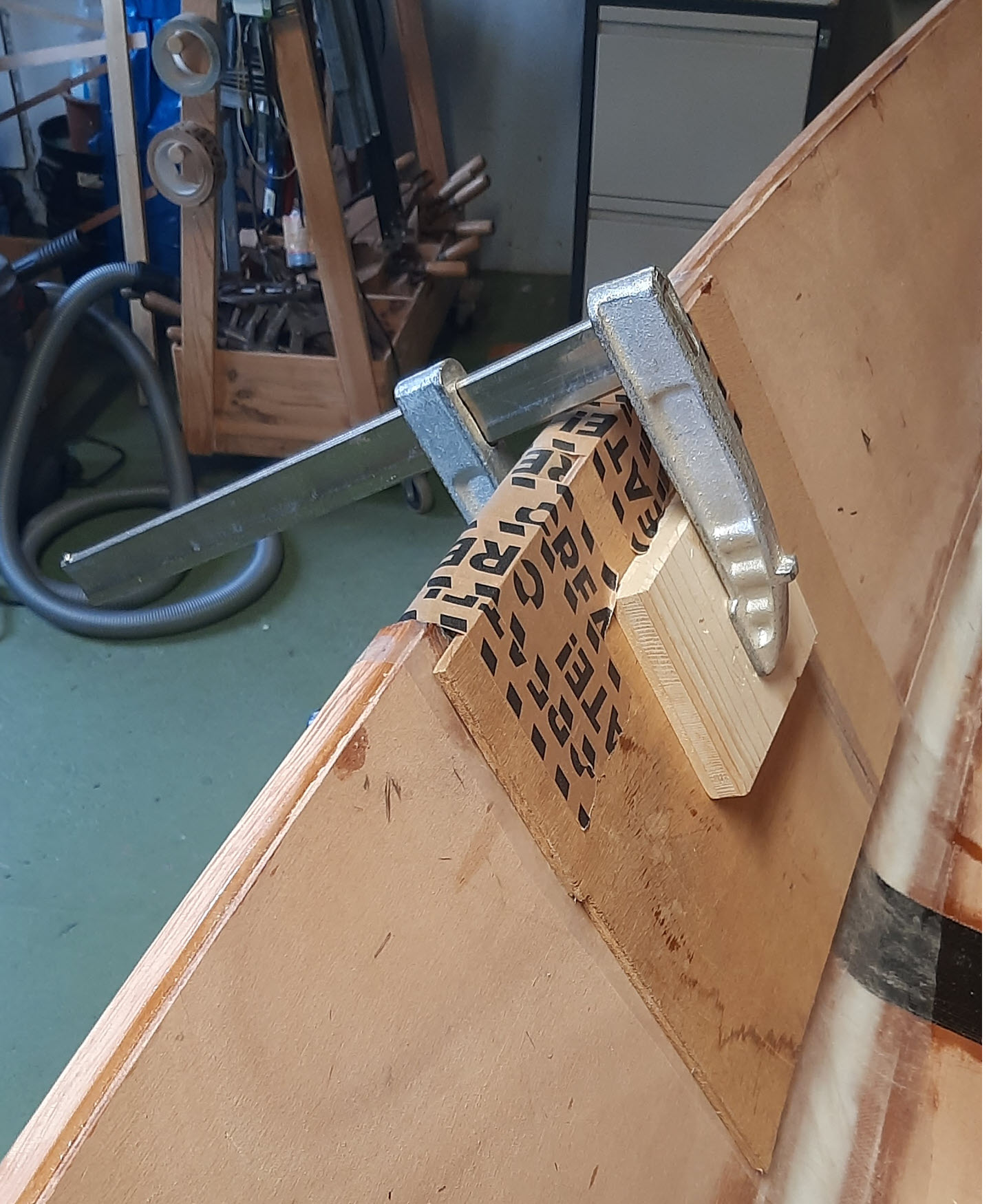

CFK einlaminiert und gepresst, CF UD-Band unter SW bis Kimmkante weitergezogen

Resulatat (6 Schichten Carbon-Gelege biaxal 45° -45°, 220g/m2)

SW Ansicht von Vorne mit Querstrebe

Masstabstützung, Unterdeckskonstruktion mit Montagerondelle inkl. Pilot-Zapfen(3x6mm Sperrholz mit GFK Zwischenlagen, Durchmesser 105mm)

Montagerondelle eingepasst. Pilotzapfen mit 3,5mm Loch für späteres Ausrichten des Masstfusses auf Deck

Masstabstützung auf Innenkiel

Bugaufnahme von Decksbalken

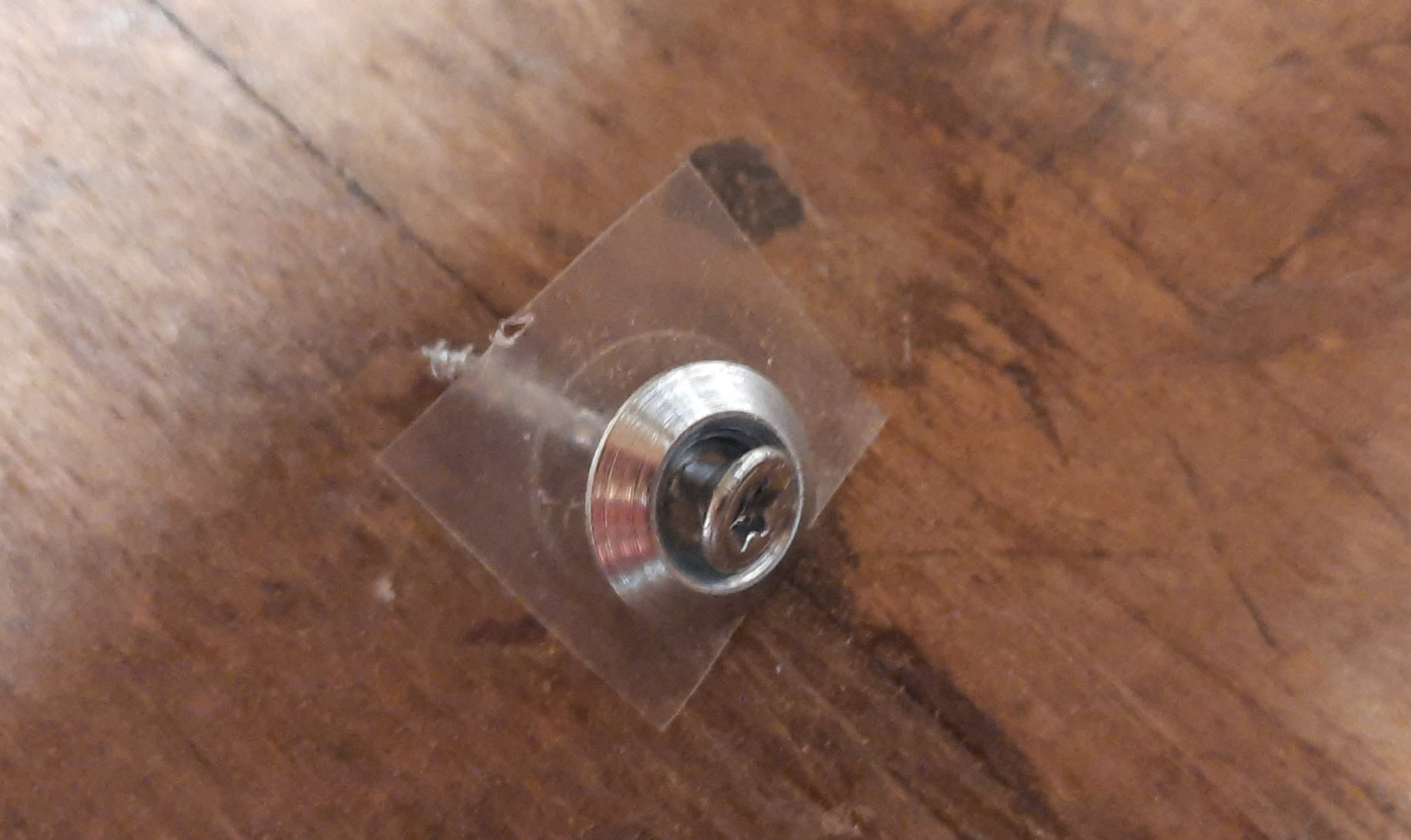

Hilfsmittel: Heftschrauben mit Rondelle und Plastikfolie

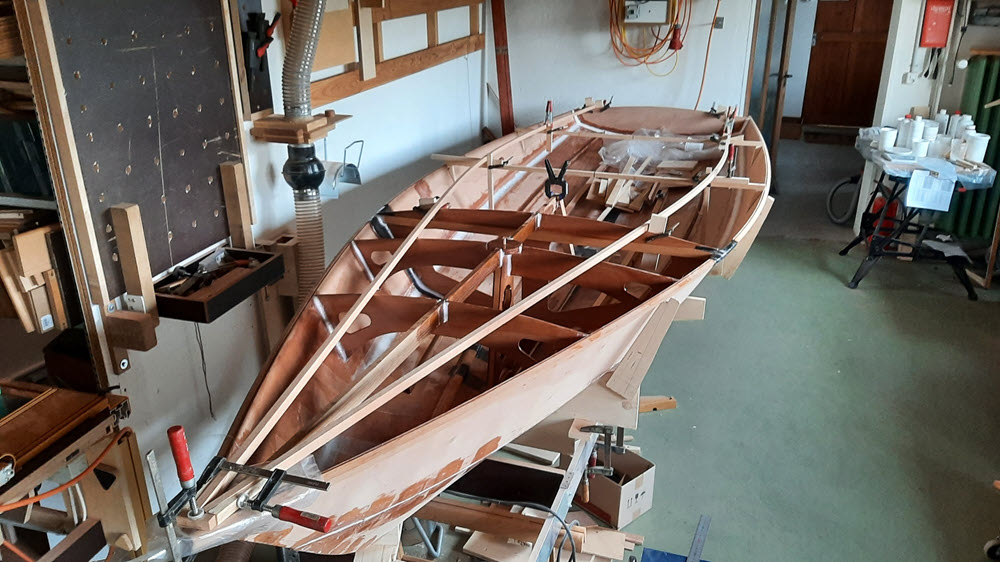

Decksinnenleiste (Li) über die ganze Bootslänge straken.

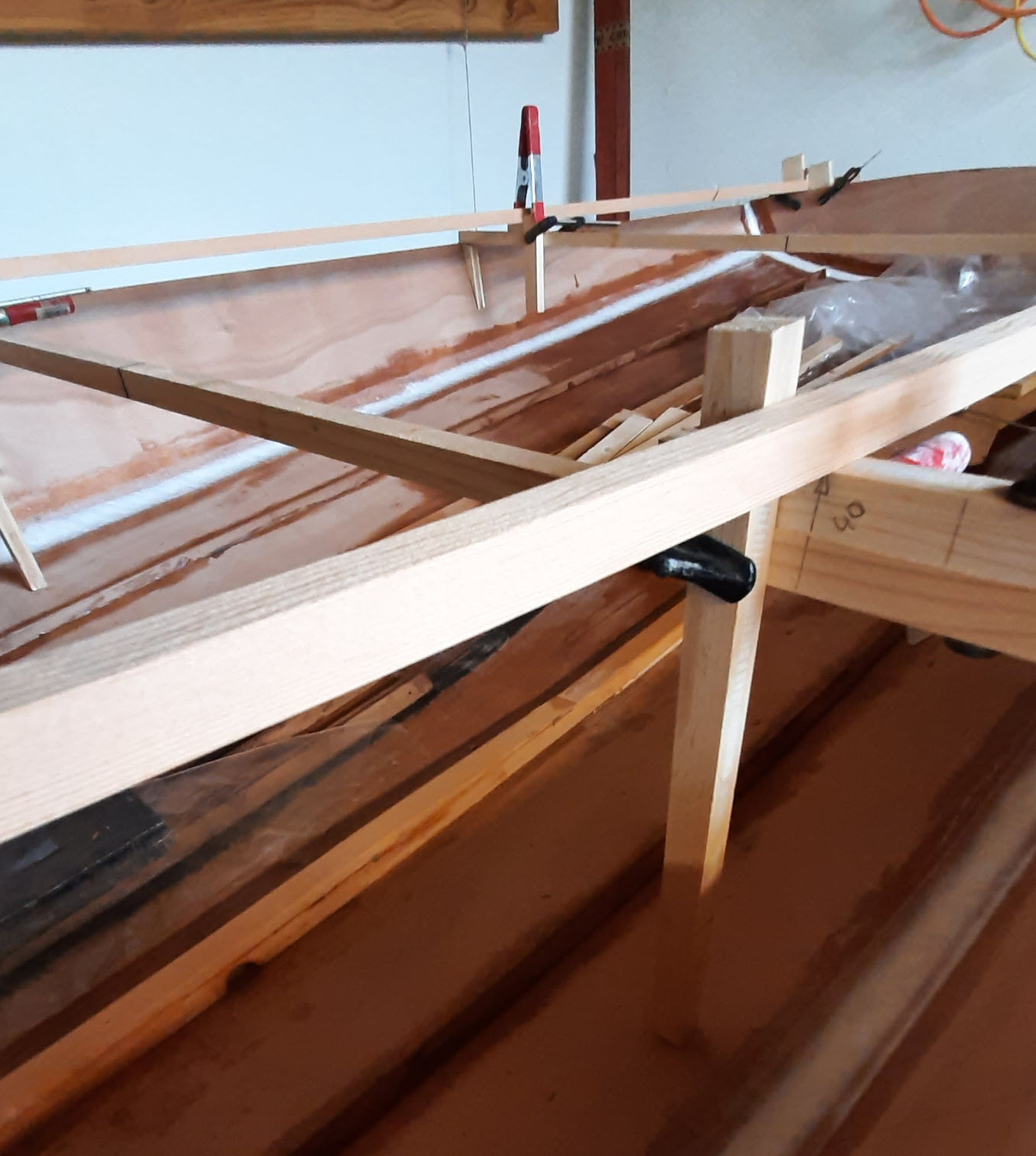

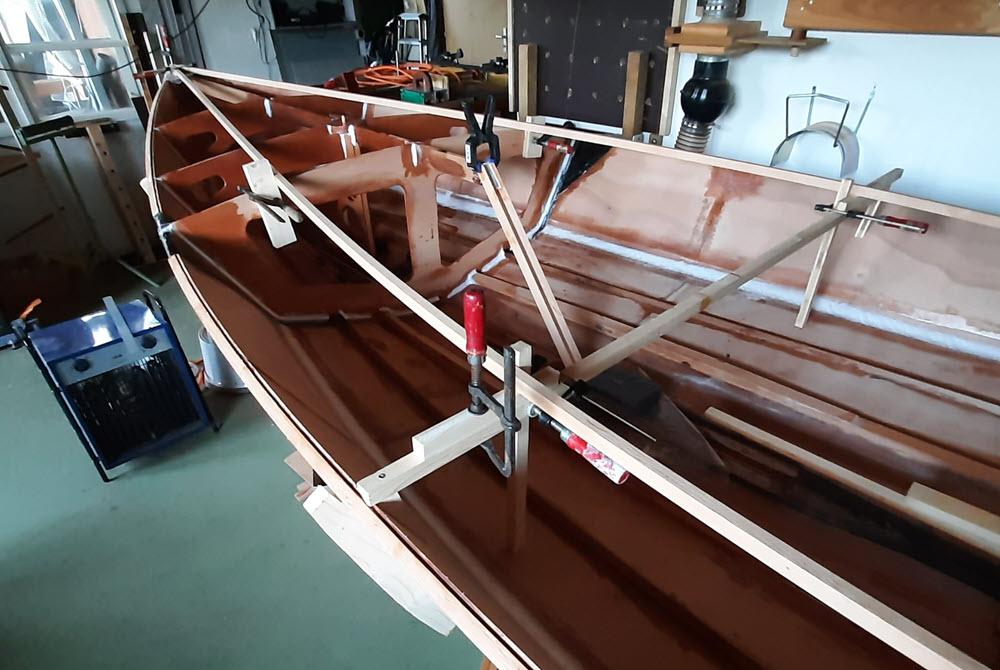

Decksleiste (Li) an Deck-Station 2000

Li bei Deck-Station 2000: 40mm über Deckslinie hochstützen (Siehe Plan C4)

Innnenleiste (Li) und Tankschoten (Sc) eingebaut

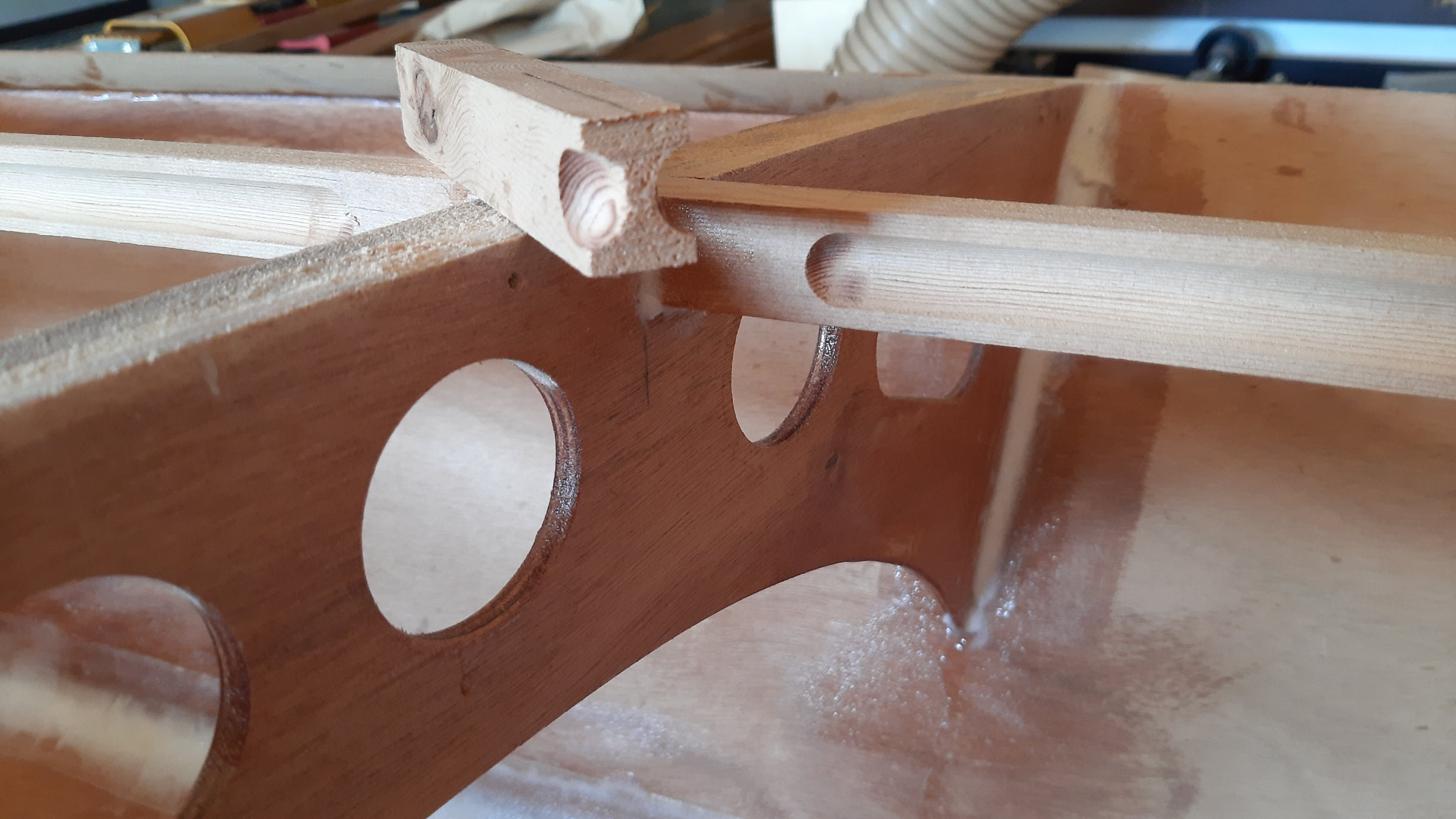

Gewichtsreduktionen an Li, BM, BD und SW

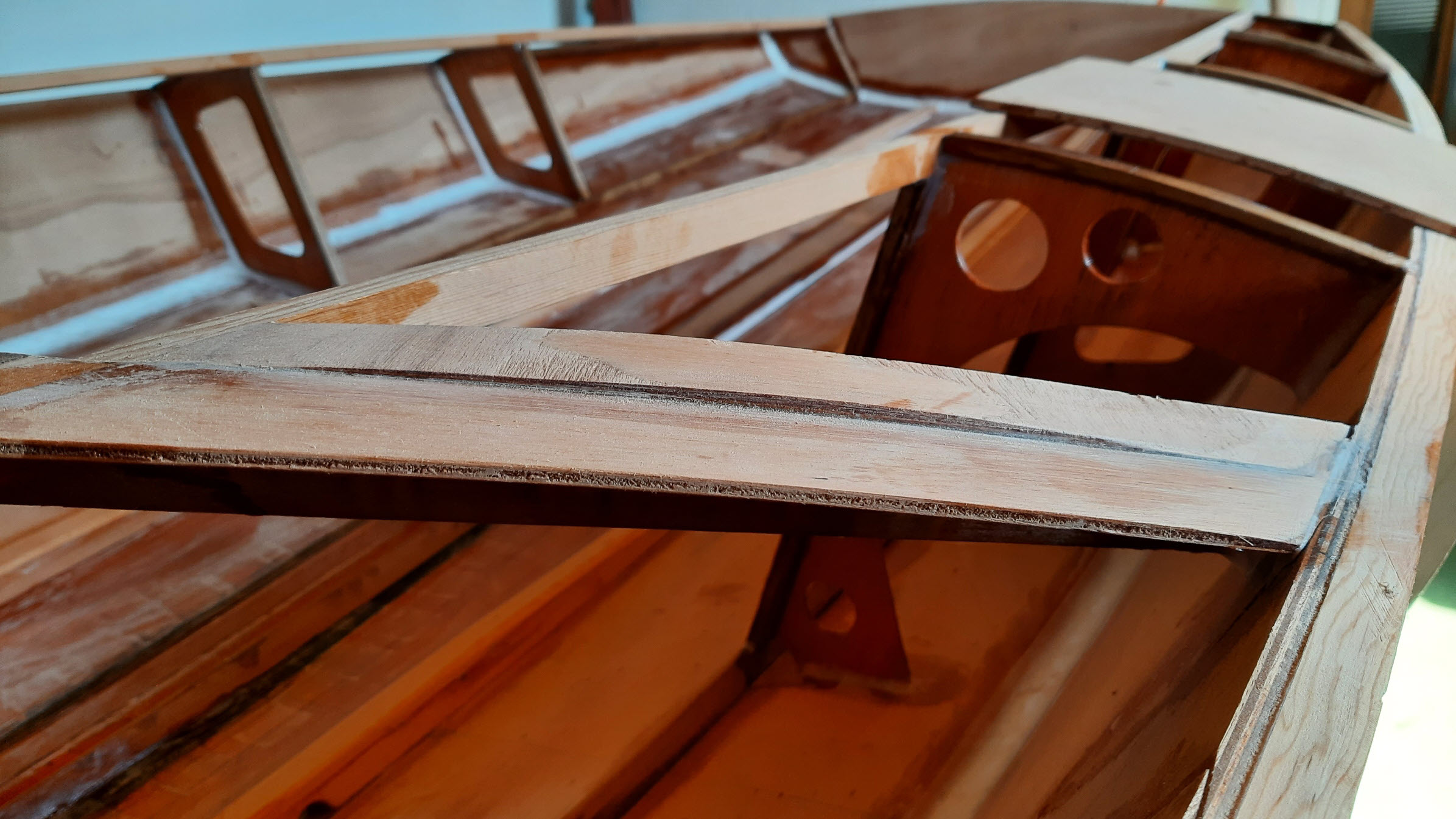

Aufdoppelung Decks-Lasche auf Cockpitsteite für mehr Wölbung auf den Sitzflächen der Seitentanks

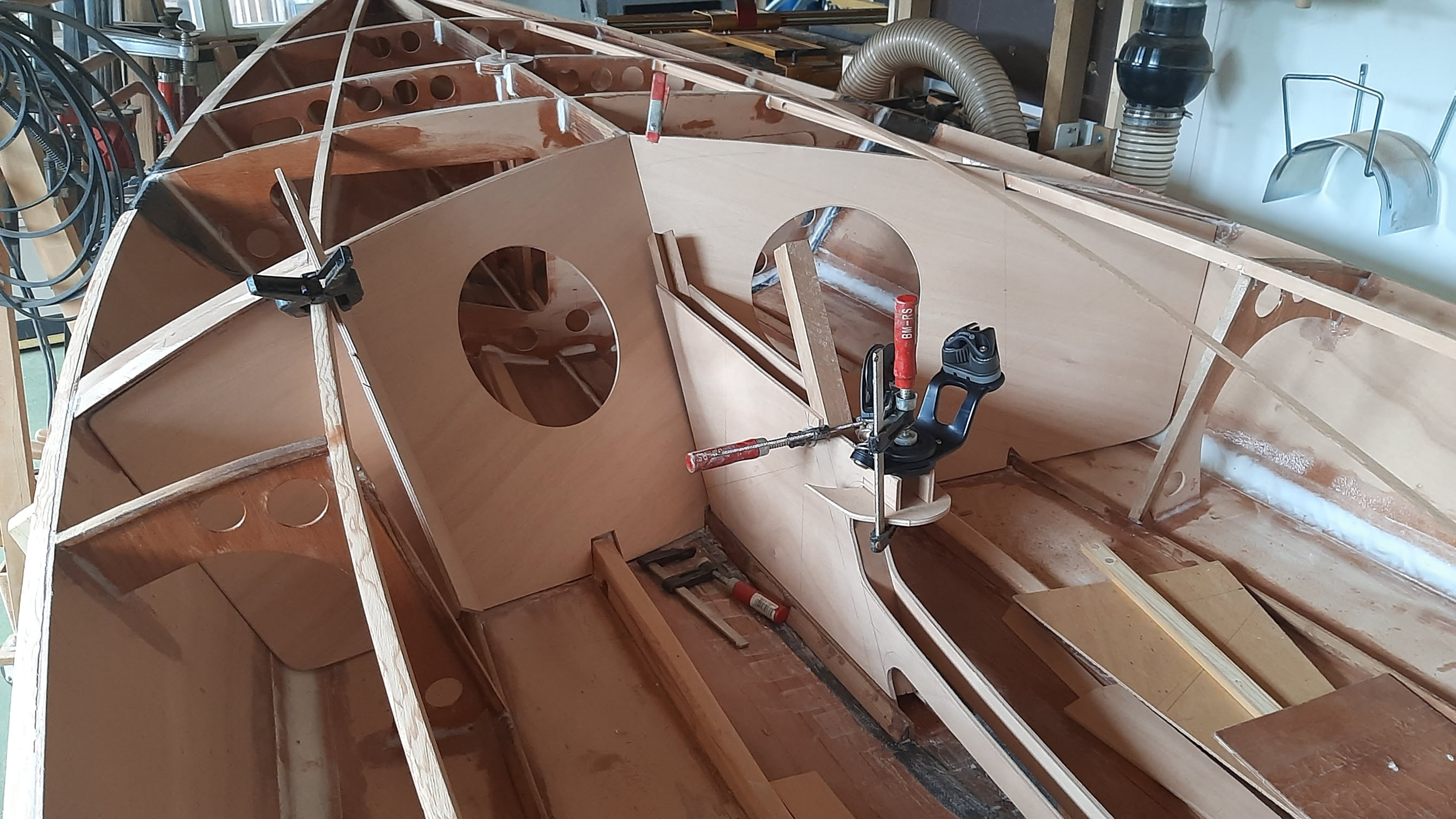

Einpassen V-Schots (SK) und Schwertkasten

Im Y-Schots die grössten Innen-Inspektionsluken von Allen (Durchm. 240mm)

Biegung Bodenplanke Station 3250mm Station Boden

Biegung Bodenplanke bei SW (2900mm Station Deck) SSS: Bauch =

Biegung Bodenplanke bei Station 2500mm Boden (Biegescheitel innen)

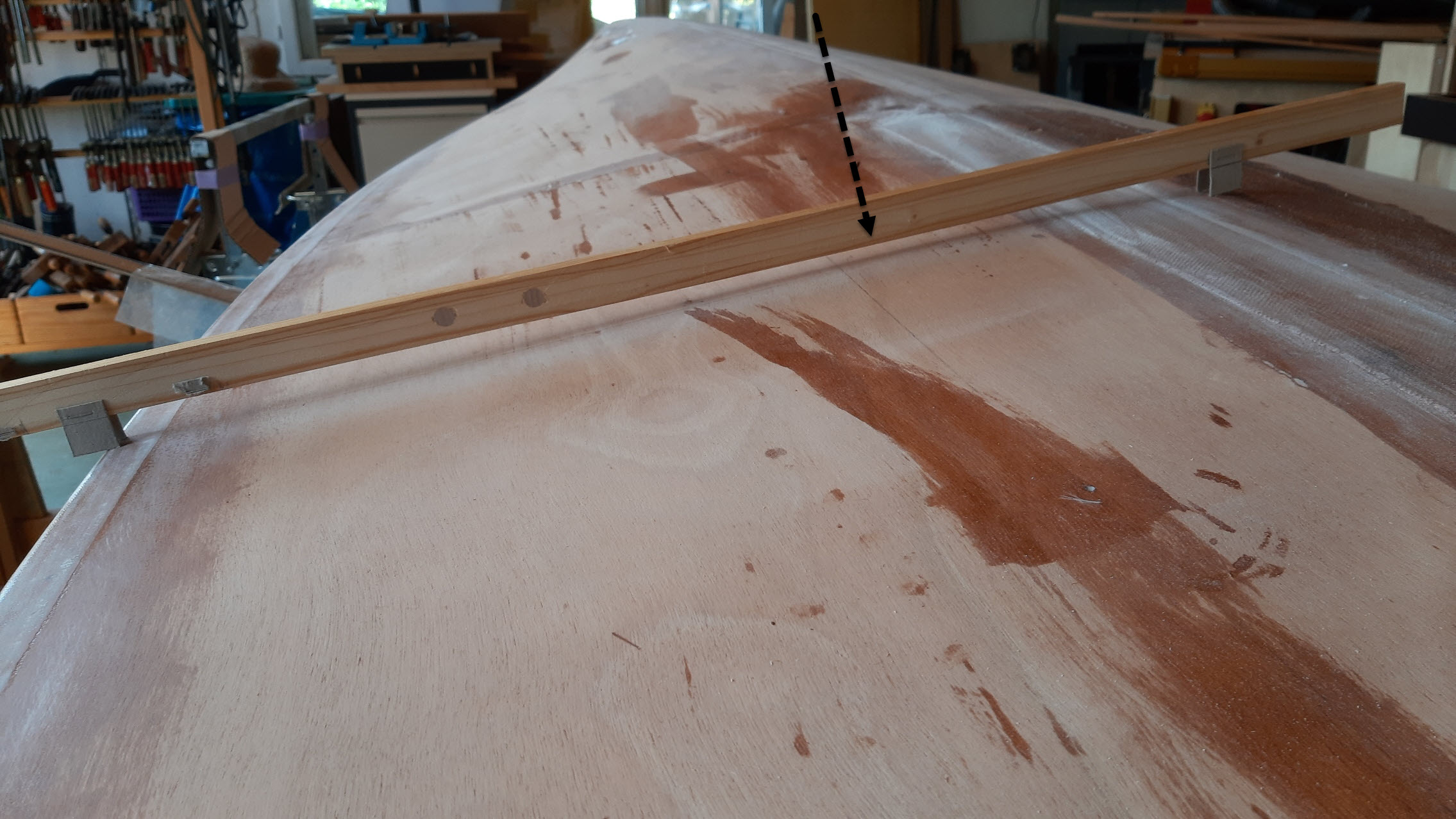

Biegung Bodenplanke bei Station 2000mm Boden (Biegescheitel innen)

Biegung Bodenplanke bei Station 1500mm Boden (Biegescheitel wandert nach aussen, laut SSS wären hier max. 15mm Biegung über die ganze Breite erlaubt - gar nicht möglich..)

Biegung Bodenplanke bei Station 1000mm Boden (Biegescheitel schon fast mittig)

Biegung Bodenplanke bei Station 0500mm Boden (Biegescheitel mittig, hier werden 15mm Biegung erreicht

Biegung Bodenplanke bei Station 0000mm Boden (Biegescheitel aussen, nach SSS =

Ganz patent der Flexisanger 570mm
